45號鋼是一種中碳調質結構鋼，45號鋼材可以做成模具，適應一些特殊的場所

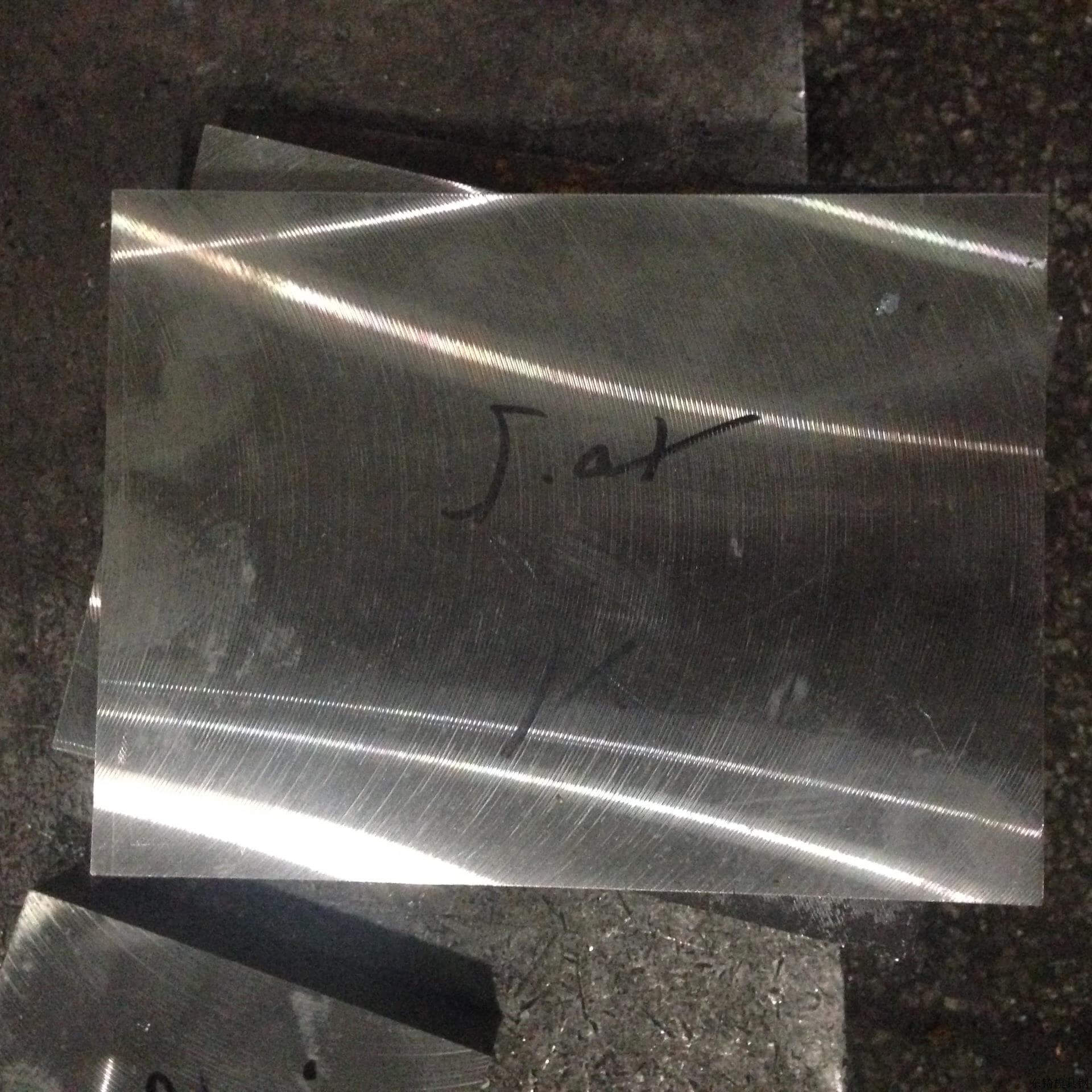

45號鋼,是GB中的叫法,JIS中稱為:S45C,ASTM中稱為1045,080M46,DIN稱為:C45；45號鋼為優質碳素結構用鋼 ,硬度不高易切削加工,模具中常用來做模板,梢子,導柱等,但須熱處理 。
45＃鋼廣泛用于機械制造，這種鋼的機械性能很好。但是這是一種中碳鋼，淬火性能并不好，45號鋼可以淬硬至HRC42~46。所以如果需要表面硬度，又希望發揮45＃鋼優越的機械性能，常將45＃鋼表面滲碳淬火，這樣就能得到需要的表面硬度。
在加工時如果我們對其硬度方面有要求，我們要注意：
1. 45鋼淬火后沒有回火之前，硬度大于HRC55（更高可達HRC62）為合格。 實際應用的更高硬度為HRC55（高頻淬火HRC58）。
2. 45鋼不要采用滲碳淬火的熱處理工藝。調質處理后零件具有良好的綜合機械性能，廣泛應用于各種重要的結構零件，特別是那些在交變負荷下工作的連桿、螺栓、齒輪及軸類等。但表面硬度較低，不耐磨。可用調質＋表面淬火提高零件表面硬度。
滲碳處理一般用于表面耐磨、芯部耐沖擊的重載零件，其耐磨性比調質＋表面淬火高。其表面含碳量0.8－－1.2％，芯部一般在0.1－－0.25％（特殊情況下采用0.35％）。經熱處理后，表面可以獲得很高的硬度（HRC58－－62），芯部硬度低，耐沖擊。
如果用45鋼滲碳，淬火后芯部會出現硬脆的馬氏體，失去滲碳處理的優點。現在采用滲碳工藝的材料，含碳量都不高，到0.30％芯部強度已經可以達到很高，應用上不多見。0.35％從來沒見過實例，只在教科書里有介紹。可以采用調質＋高頻表面淬火的工藝，耐磨性較滲碳略差。
GB/T699-1999標準規定的45鋼推薦熱處理制度為850℃正火、840℃淬火、600℃回火，達到的性能為屈服強度≥355MPa GB/T699-1999標準規定45鋼抗拉強度為600MPa，屈服強度為355MPa，伸長率為16％，斷面收縮率為40％，沖擊功為39J
45號鋼不淬火硬度小于HRC28，比較軟，不耐磨。淬火后硬度可以（注意是可以）大于HRC55，耐磨性較好，45號鋼淬火后硬度可以（注意是可以）大于HRC55。但這是小截面的，截面稍大，得到的硬度就會降低。而且冬天淬裂的可能也是有的。這些方面都要注意。 不要采用表面氮化處理，雖然表面硬度可以提高很多，但基體材料會硬度很低。雖然耐磨了，但會壓出小坑來。
以上就是小編為大家分享的與45號鋼的硬度有關的內容希望與大家有所幫助，如果需要了解更多與模具鋼有關的知識，歡迎繼續關注東锜模具。
本文部分內容來源于網絡，我們僅作為信息分享。本站僅提供信息存儲空間服務，不擁有所有權，不承擔相關法律責任。如發現本站有涉嫌抄襲侵權/違法違規的內容，請發送郵件至tokaits@163.com舉報，一經查實，本站將立刻刪除。
